Magni tal-Qtugħ tal-Barriera tal-Ġebla
BCTC B2QYKZ - Magni Permanenti Double Blade Qtugħ tal-Barriera, adattata għall-minjieri tal-granit, l-irħam u l-kwarz.

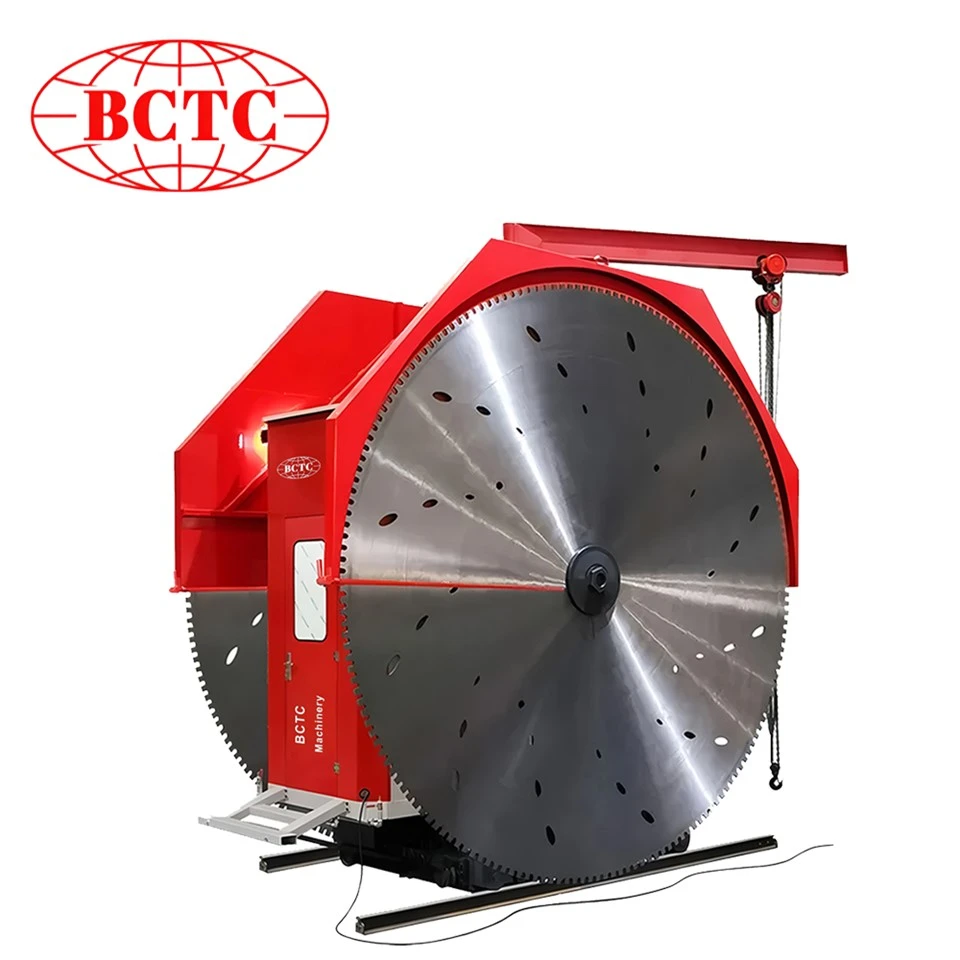

Magni tat-tqattigħ tal-barriera tal-ġebel BCTC B2QYKZ

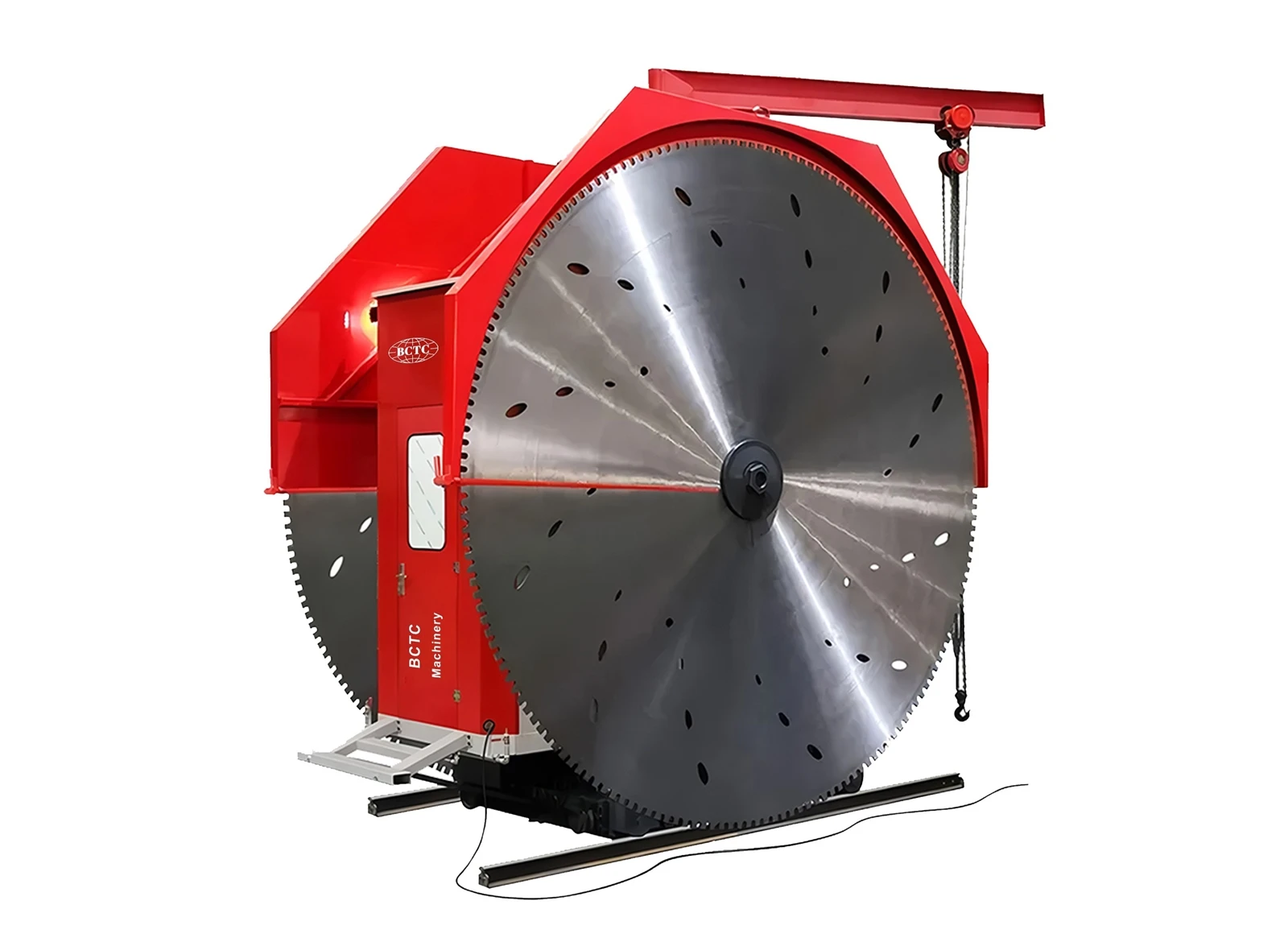

Liema barrieri fil-fatt ibigħu huma blokki tal-ġebel lesti, mhux blat. Għal kull metru kubu ta’ ġebel imfarrak li jinħatt mill-barriera, diġà ħadt f’fatturi l-ispejjeż tat-tħaffir, it-tqaxxir u t-trasport. L-istess japplika għal cutters tal-ġebel immuntati fuq binarji; il-ġeometrija tal-ġebla hija determinata waqt li tkun għadha wieqfa. Il-BCTC B2QYKZ huwa Magni tal-Qtugħ tal-Barriera tal-Ġebel b'xafra doppja b'kalamita permanenti adattata għal granit, irħam u barrieri tal-kwarz f'għadma miftuħa, mgħammra b'xfafar tad-djamanti 3600–4800 mm, kapaċi jaqtgħu l-ġnub u l-qiegħ tul l-istess binarju.
L-eżattezza tas-sezzjoni trasversali tiddependi fuq il-kontrollabbiltà tat-trajettorja tat-tqattigħ
1️⃣ Prinċipju ta' Ħidma tat-Tagħmir

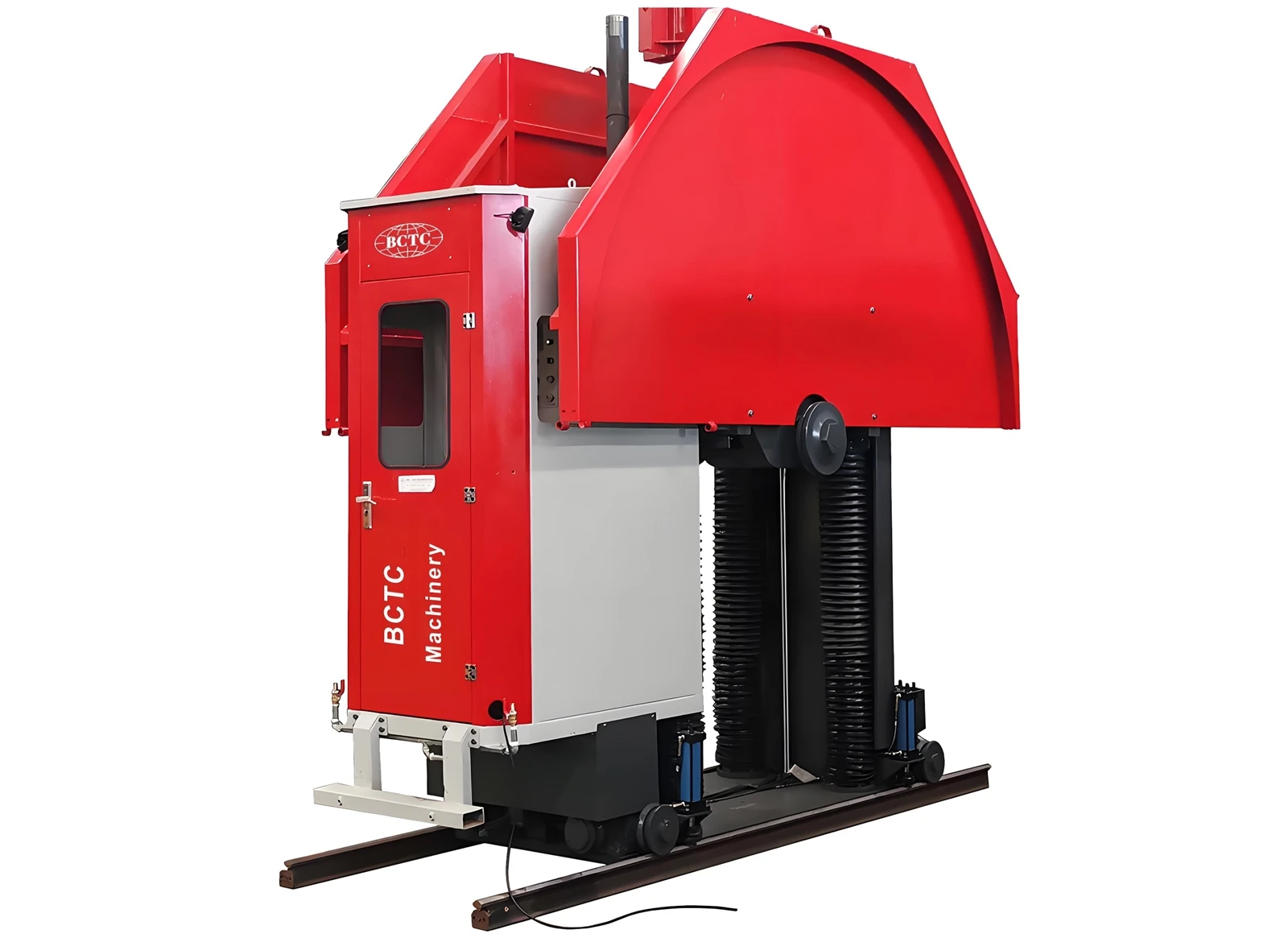

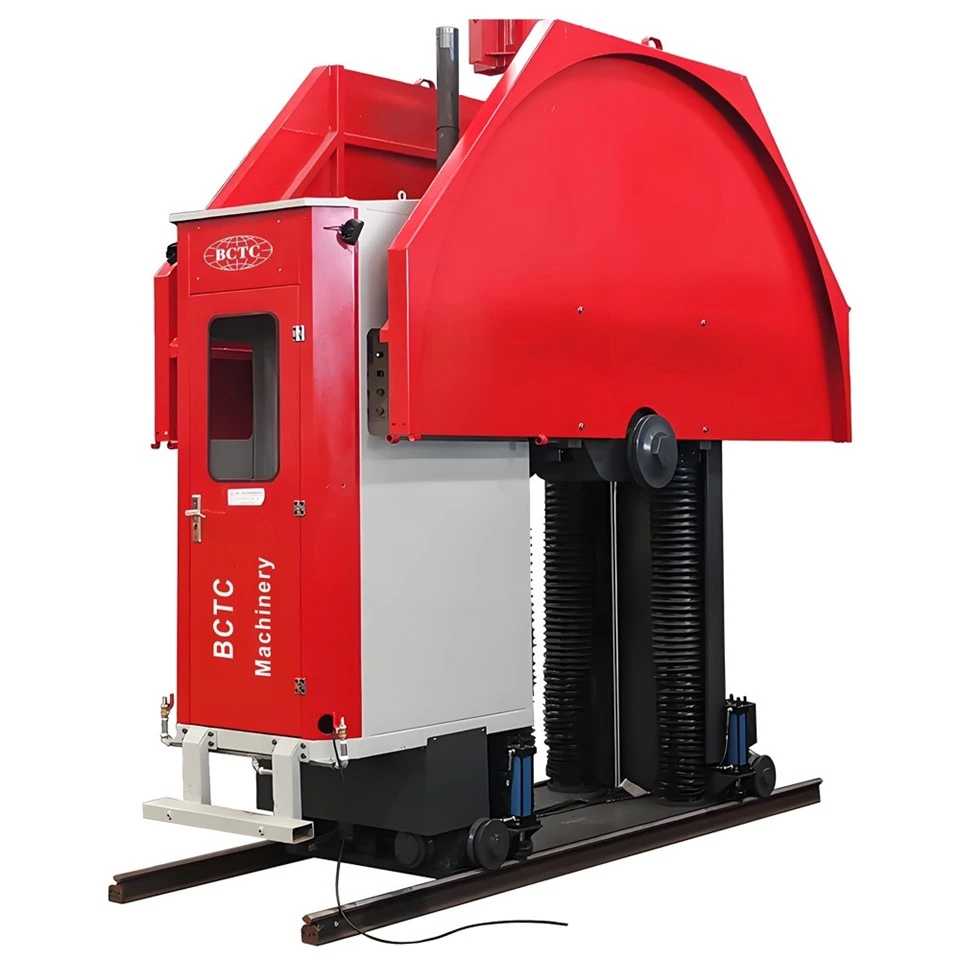

Il-Magni tal-Qtugħ tal-Barriera tal-Qtugħ tal-Ġebla Mmuntata fuq binarji B2QYKZ hija mmuntata fuq ferrovija ta 'gwida stabbilita minn qabel. Ix-xfafar doppji jitimgħu b'mod lineari tul il-ferrovija. Il-fond, il-wisa 'u d-direzzjoni tal-qatgħa huma kollha stabbiliti fuq il-pannell tal-kontroll ta' 7 pulzieri.
2️⃣ Mutur Sinkroniku tal-Kalamita Permanenti
Il-magna tħoss l-ebusija tal-ġebla billi timmonitorja l-kurrent u taġġusta awtomatikament il-veloċità. Inaqqas meta tiltaqa 'ma' ġebel iebes u tħaffef meta tiltaqa 'ma' ġebel artab, u jipprevjeni l-imblukkar tax-xafra.
3️⃣ Proċess tal-Qtugħ
It-tagħmir prinċipalment iwettaq qtugħ vertikali lonġitudinali, jaqta 'l-ġebel mhux maħdum fi strixxi tul il-ferrovija b'wiċċ maqtugħ lixx. It-tqattigħ tal-qiegħ jitlesta flimkien ma 'serrieq tal-wajer tad-djamanti jew tagħmir tat-tħaffir orizzontali.
4️⃣ Vantaġġi Meta mqabbla mal-Minjieri Tradizzjonali
Blasting tradizzjonali/minjieri bil-feles:Jiddependi fuq il-ġonot tal-blat għall-ġudizzju, is-sezzjoni trasversali hija inkontrollabbli, il-prodott lest huwa suxxettibbli għall-irregolarità, u l-ġebla ħafna drabi tiġi degradata u l-valur tagħha jitnaqqas.
Soluzzjoni għat-tqattigħ tal-binarji:Id-direzzjoni u l-fond tal-qatgħa vertikali jistgħu jiġu ssettjati manwalment, li jirriżultaw f'forma preċiża u kwadra ta 'blokki mhux maħduma, pprezzati għal kull blokka sħiħa.
Doppju qtugħ sinkroniku tax-xafra, kontroll unifikat ta 'referenza tad-daqs tal-blokka

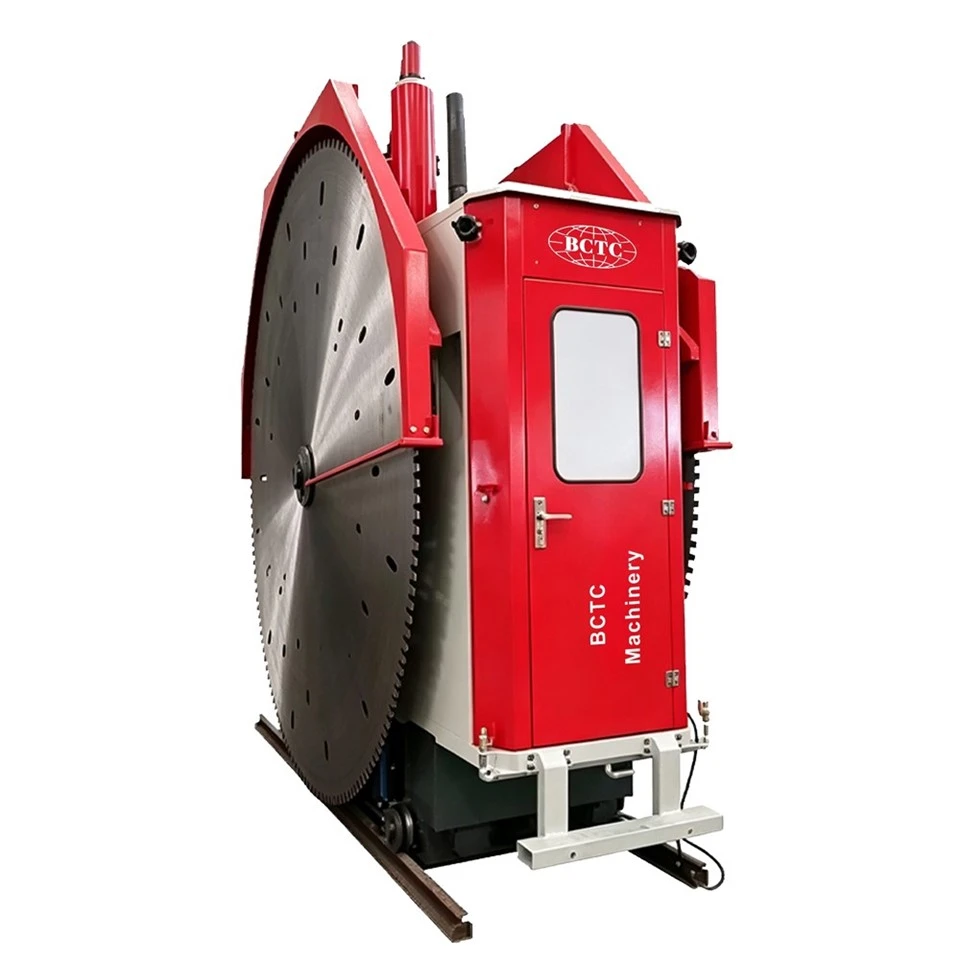

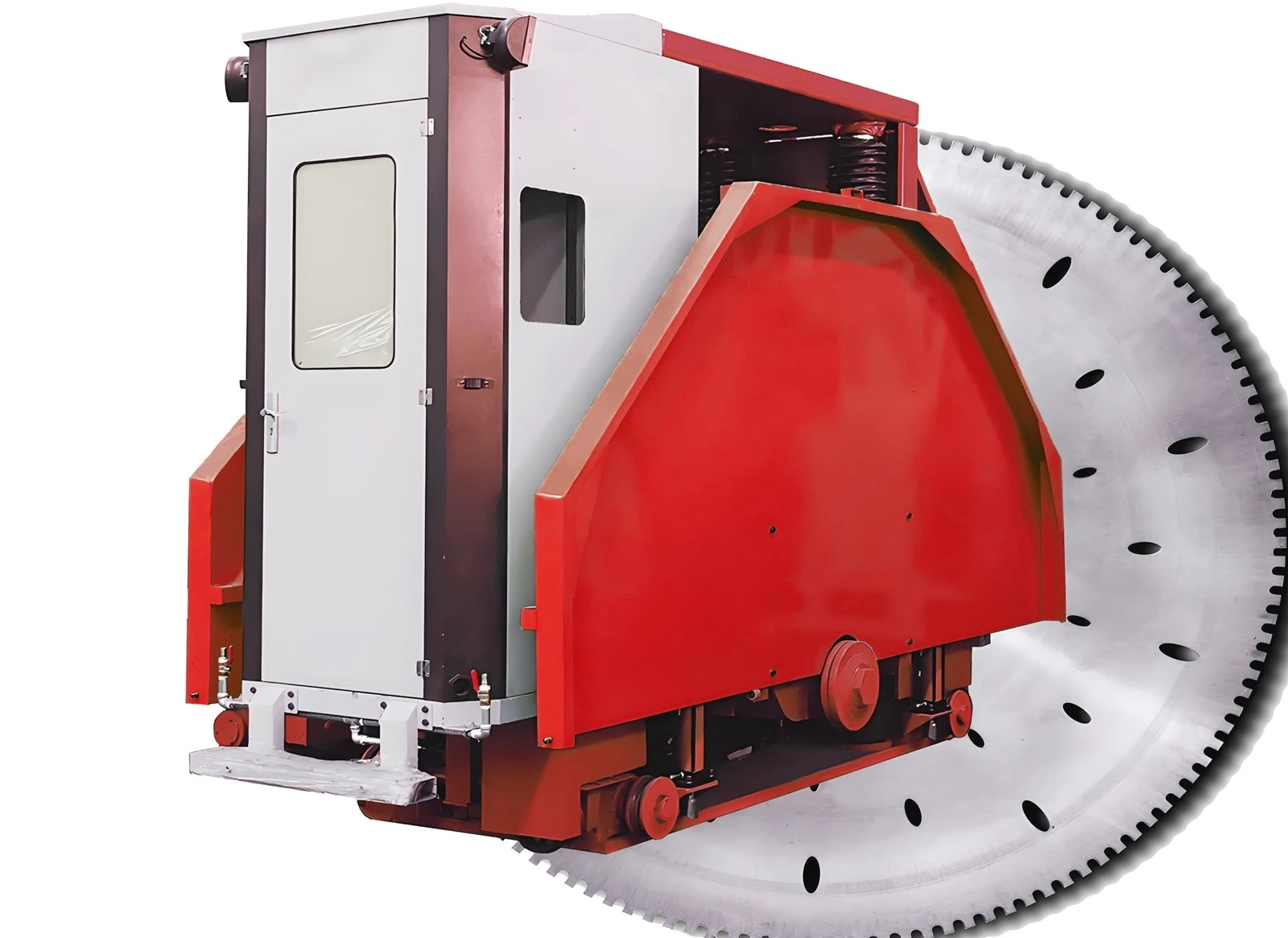

✅ Struttura taż-żarżur kondiviża ta' xafra doppja:Żewġ xfafar jaqsmu magħżel wieħed. L-ispazjar tax-xafra huwa stabbilit minn qabel skond il-wisa 'tal-blokka. Għalf wieħed jipproduċi żewġ strixxi tal-ġenb twal, li jżidu l-effiċjenza tal-produzzjoni b'aktar minn 10%. It-tagħmir jivvjaġġa b'mod lineari tul binarji ta 'gwida stabbiliti minn qabel, billi juża l-binarji bħala punt ta' referenza unifikat biex jiżgura l-eżattezza tat-tqattigħ vertikali u jelimina devjazzjonijiet dimensjonali kkawżati minn operazzjonijiet multipli ta 'ikklampjar.
✅ Effiċjenza ogħla tal-produzzjoni:Meta mqabbel ma 'wiċċ ta' xafra waħda mill-qtugħ tal-wiċċ, il-proċess tat-tqattigħ kompost tal-ġenb ta 'fuq iżid l-effiċjenza tat-tqattigħ b'aktar minn 40%, inaqqas b'mod sinifikanti l-problema ta' kantunieri neqsin fil-blokka u jevita telf ta 'kunsinna minħabba dimensjonijiet mhux konformi.
✅ Regolazzjoni adattiva tal-veloċità stepless tat-tip tal-blat:Iż-żarżur jappoġġja l-aġġustament tal-veloċità stepless. Il-konvertitur tal-frekwenza jidentifika l-ebusija tal-ġebel permezz tal-monitoraġġ tal-kurrent u jista 'jaġġusta b'mod flessibbli f'firxa ta' veloċità partikolari, u jiffranka 10% ~ 20% aktar enerġija minn muturi asinkroniċi ordinarji. Huwa adattat għal diversi ġebel bħal granit, irħam u kwarz.
Iddisinjat speċifikament għal ambjenti tax-xogħol fil-beraħ

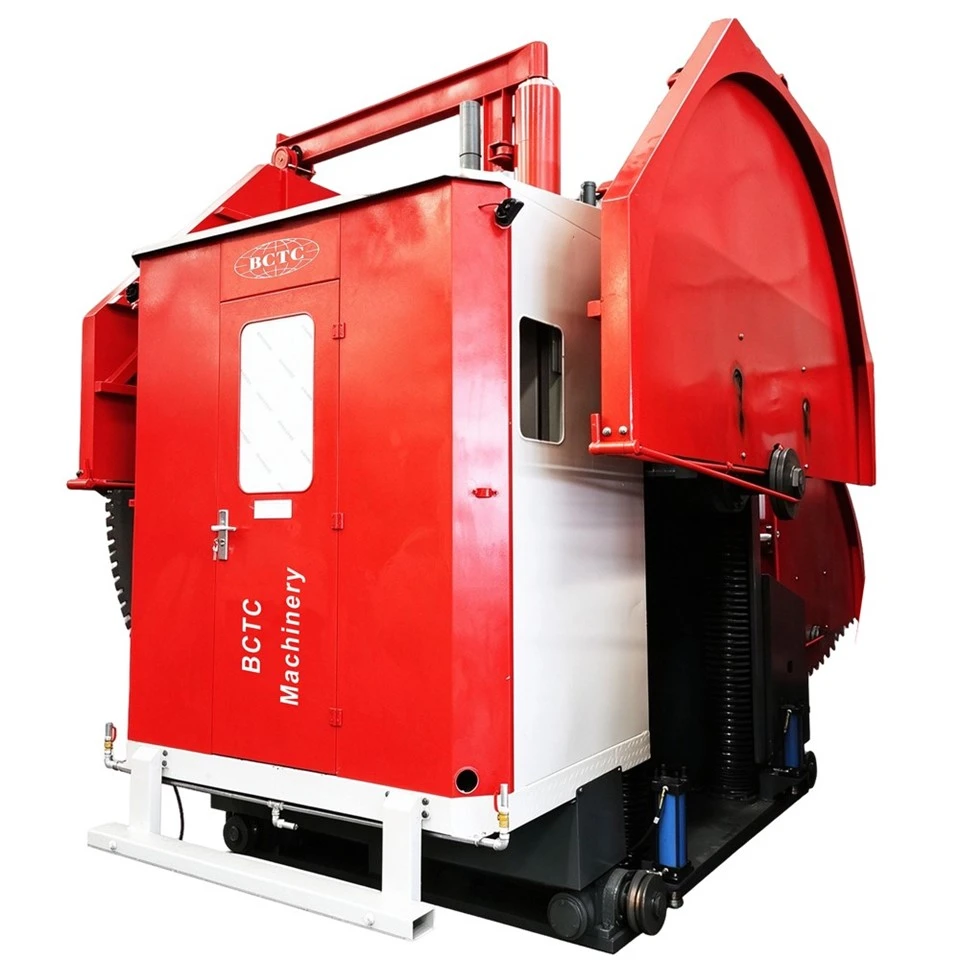

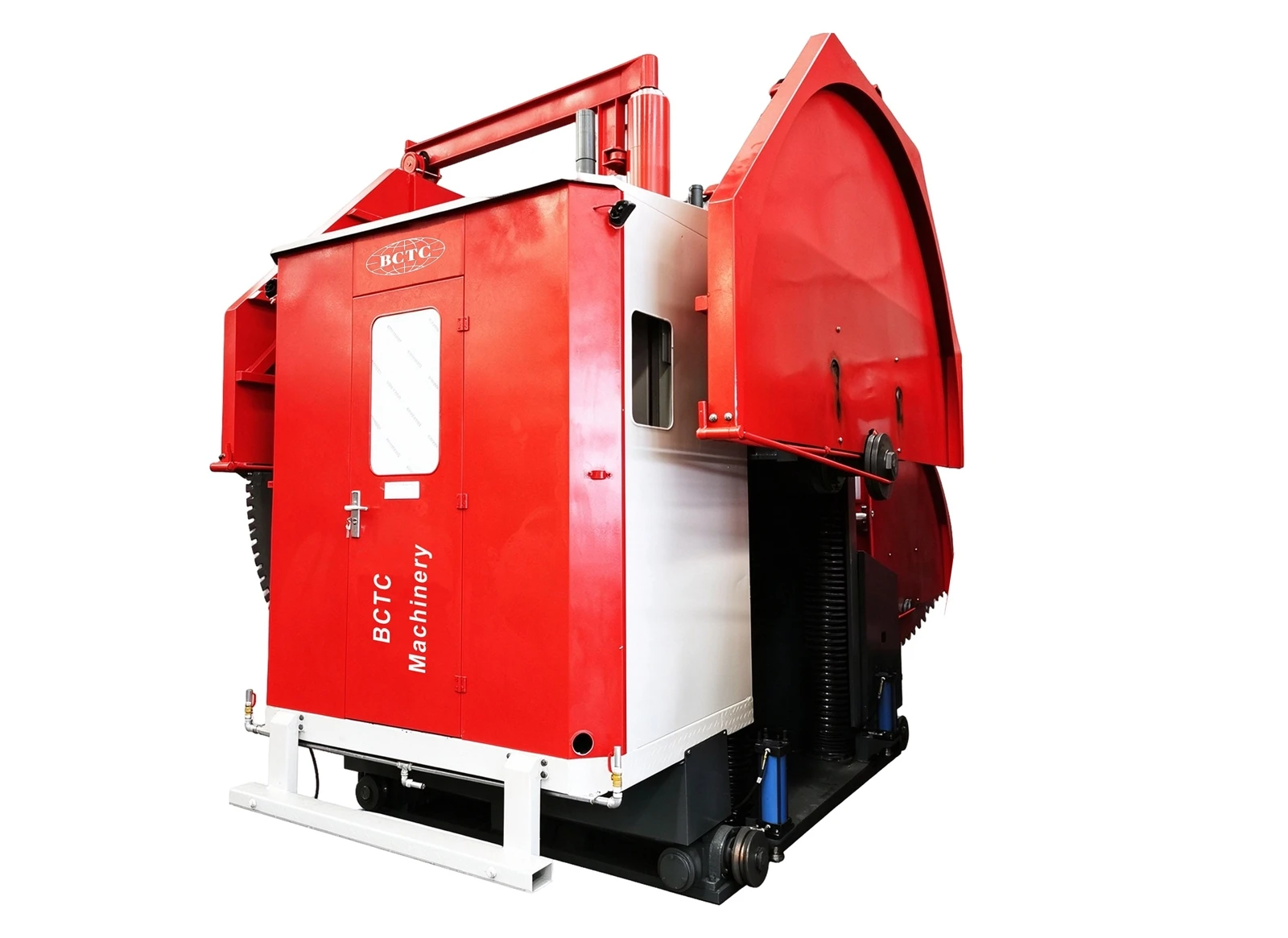

🔆Struttura msaħħa u tqassim sempliċi

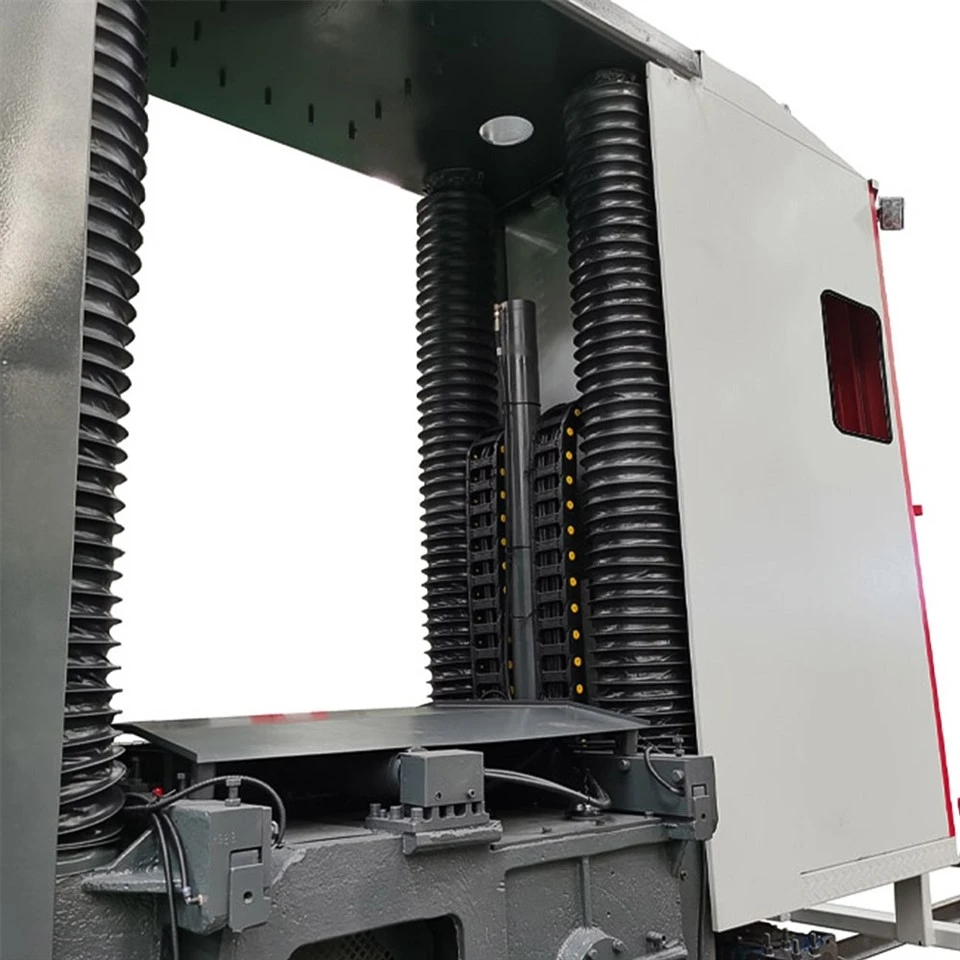

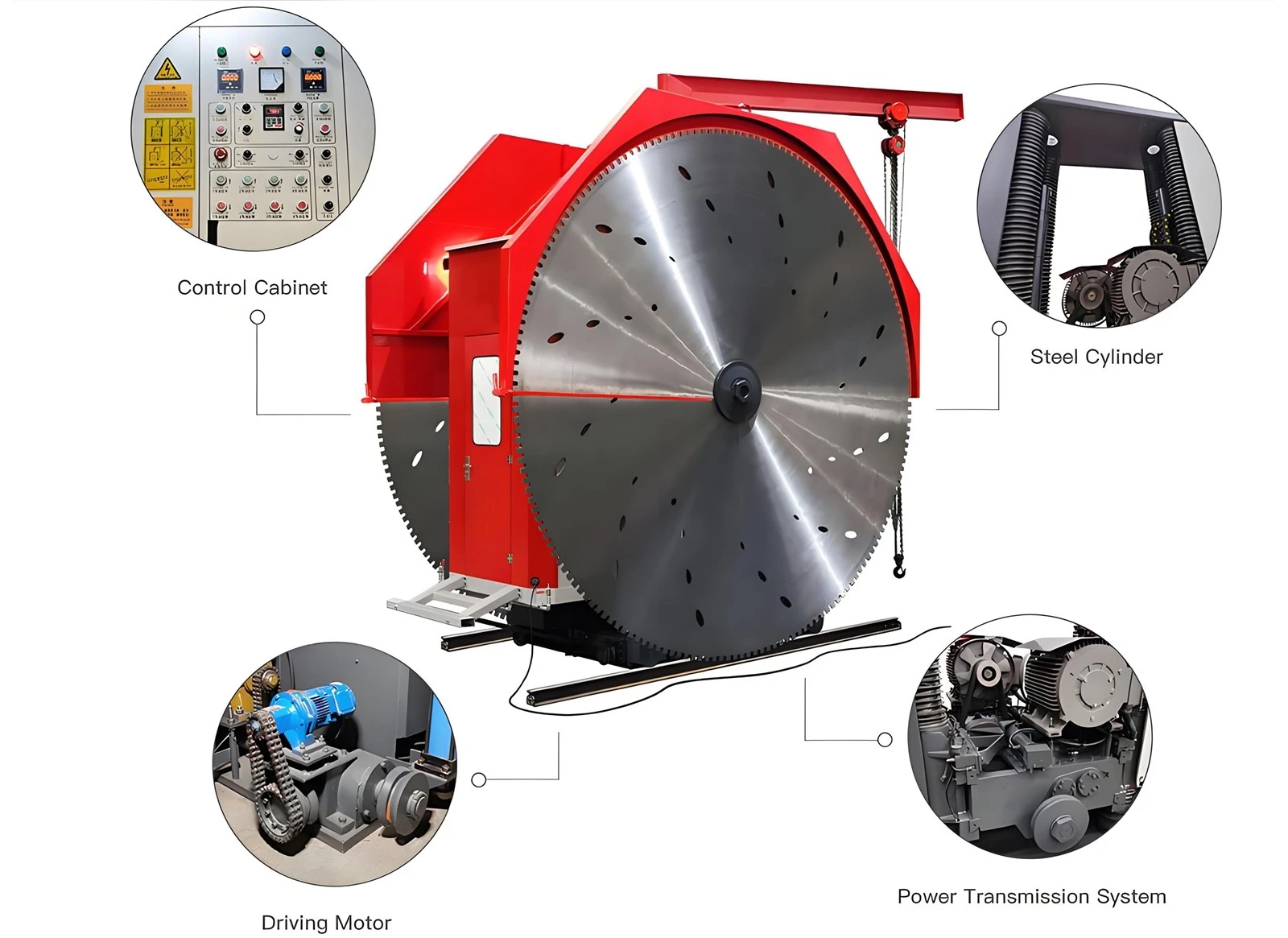

Riġidità ġenerali għolja u durabilità. Il-komponenti kollha huma faċilment aċċessibbli għall-manutenzjoni tal-operatur. Erba 'assi drajv dirett jissostitwixxi ċinturini V tradizzjonali, u jevitaw problemi kkawżati minn varjazzjonijiet tat-tensjoni taċ-ċinturin.
✨Input ta 'vultaġġ wiesa'
Jappoġġja firxa ta 'vultaġġ nominali ta' AC tliet fażijiet 440V u taħt. Il-komponenti elettriċi huma kkonfigurati għal kundizzjonijiet tax-xogħol ħorox bħal trab tal-mini u vultaġġ instabbli. Il-komponenti ewlenin jużaw ditti bħal Siemens.
🌟Xogħol appoġġjat bit-triq:
Il-piż totali tas-serje huwa 7000–12000kg (skond il-mudell). Il-binarju jista 'jiġi estiż hekk kif il-wiċċ tax-xogħol javvanza, li jippermetti t-tħaffir saff b'saff.
Karatteristiċi tal-Aġġorna Fakultattivi
Magna Permanenti Fakultattiv Frekwenza Varjabbli Main Drive Motor
- Iffrankar tal-enerġija ta '25% ~ 35%
- Torque stabbli
- Ir-regolazzjoni tal-veloċità tal-konverżjoni tal-frekwenza Stepless
Sistema ta' Qtugħ Intelliġenti Kompletament Awtomatika Fakultattiva AI (Għażla Intelliġenti Core)
- AI tbaxxija awtomatika tax-xafra + qtugħ awtomatiku tat-tmigħ tax-xafra
- Protezzjoni adattiva intelliġenti ta 'tagħbija żejda
- Funzjoni ta 'kontroll mill-bogħod tas-sħab
Proċess tat-tqattigħ
Preparazzjoni tal-bank tax-xogħol
Iddetermina d-daqs tal-blokka u t-tqassim.
Installazzjoni tal-Ferrovija
Qiegħed u allinja binarji-heavy duty, konsistenti mar-rotta tal-ivvjaġġar.
Pożizzjonament tat-Tagħmir
Poġġi l-magna fuq il-binarji, allinjata mal-linji mmarkati.
Qtugħ b'Saffi lonġitudinali
Ix-xfafar doppji għalf saff b'saff tul il-binarji, qtugħ għall-fond mixtieq.
Separazzjoni tal-qiegħ
Uża serrieq tal-wajer tad-djamanti biex tlesti l-qatgħa tal-qiegħ orizzontali, li tissepara l-blokka mill-blat ġenitur.
Immaniġġjar tal-Blokk
Neħħi l-blokka u ttrasportha fiż-żona tal-ipproċessar.
Speċifikazzjonijiet Tekniċi
|
Oġġett |
Unità |
B2QYKZ-3600 |
B2QYKZ-4200 |
B2QYKZ-4600 |
B2QYKZ-4800 |
|
Dijametru tax-xafra |
mm |
3600 |
4200 |
4600 |
4800 |
|
Max. fond tal-qtugħ |
mm |
1500 |
1800 |
2000 |
2100 |
|
Wisa' tal-qtugħ, Tip A |
mm |
1360–1960 |
1950–2550 |
1950–2550 |
1950–2550 |
|
Wisa' tal-qtugħ, Tip B |
mm |
1500–2100 |
- |
- |
- |
|
Wisa' tal-qtugħ, Tip Ċ |
mm |
2300–2900 |
|||
|
Wisa' tal-qtugħ, Tip D |
mm |
2700–3300 |
2600–3300 |
2600–3300 |
2600–3300 |
|
Qawwa tal-mutur prinċipali |
kw |
72×2 |
80×2 |
||
|
Qawwa tal-mutur tal-pompa |
kw |
4 |
|||
|
Qawwa tal-mutur tas-sewqan trasversali |
kw |
1.5×2 |
|||
|
Enerġija grossa |
kw |
151 |
167 |
||
|
Dimensjonijiet ġenerali (L × W × H) |
mm |
3900×1600×2900 |
4500×1950×3500 |
4700×1950×3700 |
4900×1950×3700 |
|
Piż gross |
kg |
7000–9000 |
8000–11000 |
9000–12000 |
9000–12000 |
Xafra tas-serrieq b'dijametru ta '3600mm għandha ċirkonferenza tat-tarf tat-tqattigħ ta' madwar 11.3 metri. B'veloċità tal-magħżel ta '200 rpm, il-veloċità lineari tista' tilħaq 37.68 m/s, li taqa 'fil-medda applikabbli għal xfafar tas-serrieq tad-djamanti tal-granit. Dan it-tip ta 'veloċità baxxa, torque għoli, kundizzjoni tat-tqattigħ heavy-duty huwa preċiżament fejn il-muturi sinkroniċi ta' kalamita permanenti jisbqu. Is-serje BCTC B2QYKZ, minn Ningde, marka ewlenija fiċ-Ċina, toffri firxa ta 'veloċità ta' 200-1400 rpm, taġġusta awtomatikament il-veloċità tal-għalf tat-tqattigħ biex tipproteġi x-xafra tas-serrieq u tikseb iffrankar tal-enerġija ta '10% -20% meta mqabbla ma' muturi asinkroniċi ordinarji.
Konfigurazzjoni tal-Magni
01
Ċertifikazzjoni u Personalizzazzjoni
It-tagħmir huwa ċċertifikat CE u manifatturat skont is-sistema ta 'kwalità ISO 9001; l-assemblaġġ tax-xafra se jkun personalizzat għall-wisa 'tal-ġebel tiegħek.
02
Spezzjoni tal-Fabbrika u Kummissjonar
L-ittestjar operattiv isir qabel il-ġarr. Waqt l-ikkummissjonar, il-kalibrazzjoni tal-ferrovija tal-gwida u l-appoġġ tal-ewwel qatgħa huma pprovduti, flimkien ma 'taħriġ tal-operatur.
03
Spare Parts u Dijanjostiċi
Xfafar u spare parts huma pprovduti, u sistema dijanjostika remota hija disponibbli biex jiġu djanjostikati l-ħsarat.
04
Servizzi Fakultattivi
Pjanijiet tat-tqattigħ jistgħu jiġu riveduti fuq talba, u soluzzjonijiet personalizzati jistgħu jiġu żviluppati.
Jekk jogħġbok ipprovdi d-dimensjonijiet tal-bank tax-xogħol tiegħek, il-wisa 'tal-ġebel li tbigħ, u t-tip ta' ġebla li tipproċessa. Imbagħad ser nirrakkomandaw tagħmir adattat tal-Magni tal-Qtugħ tal-Barriera tal-Ġebla.
