Magni tal-Qtugħ tal-Granit CNC
Magni tat-tqattigħ tal-granit CNCsoluzzjonijiet iffukati fuq il-magni
L-ipproċessar tal-granit huwa differenti mill-qtugħ ordinarju tal-ġebel peress li l-materjal huwa aktar diffiċli u ċ-ċangaturi huma itqal. Ordnijiet għal countertops tal-kċina u ġebel arkitettoniku ħafna drabi jinvolvu toqob tas-sink, kontorni irregolari, ġonot ta '45 grad, u angoli interni kumplessi. Għal fabbriki li jeħtieġu biss qtugħ ta 'linja dritta, magni tradizzjonali tal-qtugħ tal-pont jistgħu jimmaniġġjaw il-biċċa l-kbira tal-kompiti bażiċi. Madankollu, meta ordni tinkludi kemm qtugħ ta 'linja dritta kif ukoll proċessar kumpless tal-kontorn, l-immaniġġjar ripetut ta' ċangaturi, pożizzjoni mill-ġdid, u bidliet fit-tagħmir jikkomplikaw il-proċess tal-produzzjoni.

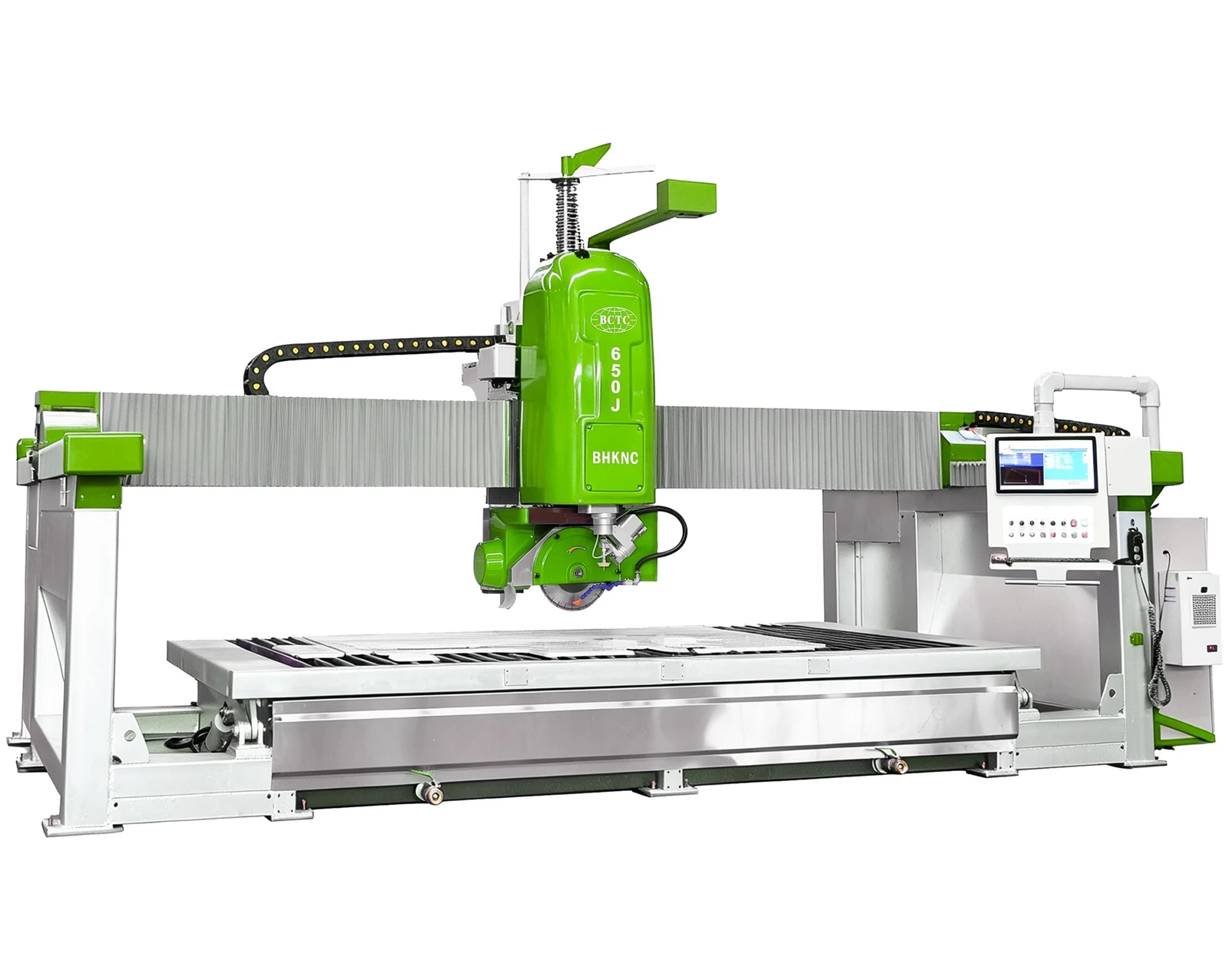

Il-BCTC BHKNC 650J hija magna integrata ta 'serrar CNC ta' ħames assi u waterjet żviluppata speċifikament biex tindirizza din il-ħtieġa ta 'proċessar, tissimplifika u timmassimizza l-effiċjenza.
Tintegra xafra tas-serrieq tad-djamanti u waterjet li joborxu bi pressjoni għolja fl-istess pjattaforma tal-ipproċessar. Jista 'jagħżel l-għodda xierqa bbażata fuq ġeometriji tat-tqattigħ differenti, u jlesti aktar ħidmiet tal-ipproċessar tal-granit f'ċiklu wieħed ta' magni CNC.
Għaliex il-proċessuri tal-granit jeħtieġu aktar minn sempliċiment qatgħat dritti?
It-tqattigħ dritti huwa ġeneralment biss l-ewwel pass fl-ipproċessar ta 'ċangaturi tal-granit; countertop tal-kċina jista' jeħtieġ:
Qtugħ tal-materjal tal-folja
1
>>
Qtugħ tal-kontorn ta 'barra
2
>>
Qtugħ tat-toqba tas-sink
3
>>
Qtugħ tat-toqba tal-faucet
4
>>
Qtugħ tal-kantuniera ta 'ġewwa
5
>>
45 grad splicing
6
Jekk dawn il-proċessi jitwettqu minn tagħmir differenti, il-folja tal-metall jeħtieġ li tiġi ttrasferita 'l quddiem u lura bejn magni differenti. Kull darba li tiġi posizzjonata mill-ġdid, il-punti ta' referenza u d-dimensjonijiet jeħtieġ li jiġu kkonfermati mill-ġdid.
Il-magna CNC tal-granit tuża pjattaforma tal-magni CNC unifikata, li tippermetti li dawn il-proċessi tal-magni jkunu aktar ċentralizzati.
Ix-xafra tas-serrieq tipprovdi qtugħ effiċjenti, filwaqt li l-waterjet joffri flessibilità ġeometrika.
Diamond Saw Qtugħ
Adattat għal operazzjonijiet ta 'effiċjenza għolja:
- Distanza twila qtugħ dritta
- Qtugħ taċ-ċangatura kbira
- Qtugħ ta '45 grad
- Qtugħ tal-perimetru tal-mejda
Qtugħ bil-ġett tal-ilma
Adattat speċjalment għal:
- Grooving
- Kontorni mgħawġa
- Angoli interni dojoq
- Ftuħ irregolari
- Kontorni tal-ġebel kumplessi
Ħames kontroll tal-assi għal ġeometriji kumplessi tal-granit
|
Assi CNC |
Funzjoni |
|
Assi X |
Moviment lonġitudinali |
|
Assi Y |
Moviment salib |
|
Assi Z |
Fond tal-qtugħ |
|
C Assi |
0 grad –360 grad rotazzjoni |
|
A Assi |
Mozzjoni ta' shear oblikwu |
L-assi A tax-xafra tas-serrieq għandu angolu massimu ta 'inklinazzjoni ta' 90 grad, u r-ras tat-tqattigħ bil-ġett tal-ilma jappoġġja tilts minn 0 grad sa 60 grad.
Din l-istruttura hija prattika ħafna għall-ipproċessar tad-dwana tal-granit.
- Meta toħloq il-countertops tat-tarf tal-kaskata-, ċangaturi differenti jeħtieġ li jingħaqdu f'angolu ta '45 grad.
- Meta tiġi pproċessata l-ġebel arkitettoniku, jistgħu jkunu meħtieġa direzzjonijiet ta 'ċanfrin differenti u kontorni irregolari.
- Bl-għajnuna ta 'sistema ta' kontroll ta 'ħames assi, l-angolu tal-għodda jista' jiġi aġġustat awtomatikament skont il-programm tal-magni CNC, u telimina l-ħtieġa li l-ħaddiema jqallbu jew iċċaqilqu ripetutament iċ-ċangaturi biex jaġġustaw l-angolu tal-ipproċessar.
Ċangatura waħda, Żewġ Teknoloġiji tal-Qtugħ
Il-qalba tal-BHKNC 650J mhix sempliċement tpoġġi żewġ magni flimkien, iżda pjuttost tippermetti li żewġ teknoloġiji tat-tqattigħ jaqsmu l-istess pjattaforma tal-magni CNC.
Tneħħija Rapida tal-Materjal
Mutur tax-xafra tas-serrieq ta '26.4 kW imqabbad ma' xafra tas-serrieq tad-djamanti ta '400–650 mm faċilment jaqta' ċangaturi kbar ta 'granit, irħam u ġebel ieħor ta' ebusija għolja.
Makkinar tal-Kontorn Kumpless
Sistema ta 'waterjet li joborxu ta' 37 kW, bi pressjoni massima ta 'l-ilma operattiva ta' sa 60,000 psi, timmaniġġja faċilment kurvi u kontorni interni kumplessi li huma diffiċli għall-magni bi xfafar ta 'serrieq konvenzjonali.
Minn tpinġijiet CAD għal komponenti tal-granit lesti
Il-BHKNC 650J jimpjega metodi ta 'magni diġitali, flimkien mas-sistema CNC ta' ħames assi tal-ESA u s-softwer Pegasus CAD/CAM. Huwa adattat għal kumpaniji tal-ipproċessar tal-ġebel b'rekwiżiti ta 'personalizzazzjoni għolja u bidliet frekwenti fid-dimensjonijiet tal-ordni. Fluss ta' proċessar tipiku huwa ssimplifikat kif ġej:
01
Disinn
02
Programmazzjoni
03
Serrar
04
Qtugħ bil-ġett tal-ilma
05
Ħames Assi Machining
06
Komponenti lesti
Żona tax-xogħol kbira biex tissodisfa l-ħtiġijiet tal-produzzjoni professjonali
BHKNC 650J fih tabella tax-xogħol ta '4200 × 2200 mm
Karatteristiċi:
Ivvjaġġar tal-assi X: 3600 mm
Ivvjaġġar tal-assi Y: 2200 mm
Ivvjaġġar tal-assi Z: 500 mm
Ħxuna massima tat-tqattigħ: 200 mm
Dijametru tax-xafra: 400–650 mm
Applikazzjonijiet:
Countertops tal-kċina
Ġebel arkitettoniku
Ġebel dekorattiv
Ipproċessar ta 'partijiet tad-dwana kbar oħra
Speċifikazzjoni u applikazzjonijiet
Applikazzjonijiet ta' BHKNC 650J
- Ipproċessar tal-Countertop tal-Granit
- Granit arkitettoniku
- Komponenti tal-ġebel tad-dwana
Speċifikazzjoni tal-Magni tal-Qtugħ tal-Granit CNC
| Isem | Parametru |
| Dijametru tax-xafra tas-serrieq | 400-650 mm |
| Pjattaforma tax-xogħol | 4200 x 2200 mm |
| X / Y / Z puplesija | 3600 / 2200 / 500 mm |
| Ħxuna massima tat-tqattigħ | 200 mm |
| Qawwa tal-mutur tax-xafra tas-serrieq | 26.4 kw |
| Qawwa tal-waterjet li joborxu | 37 kw |
| Pressjoni massima tal-ilma tax-xogħol | 60000 psi |
| Żona tas-sit (L x W x H) | 6200 x 3900 x 3930 mm |
| Piż gross |
10500 kg |
X'jagħmel il-BHKNC 650J differenti?
Madankollu, meta l-ordnijiet jibdew jinkludu forom irregolari, angoli interni kumplessi, qatgħat taċ-ċanfrin, toqob tat-tank tal-ilma, u splicing ta '45 grad, it-tagħmir tas-serrar waħdu jeħel. Mhux li ma tistax taqta’, imma li ma tistax taqta’ sew, ma tistax taqta’ malajr, u trid tissewwa wara l-qtugħ.
Pjattaforma CNC Unika
Is-serrar u t-tqattigħ bil-ġett ta 'l-ilma joperaw fl-istess sistema ta' koordinati, li jiżguraw datum tal-magni konsistenti u jeliminaw il-ħtieġa għal pożizzjonament sekondarju.
01
Żewġ Tekniki tal-Qtugħ
Il-linji dritti u l-ġonot taċ-ċanfrin huma mmaxinjati minn xfafar tas-serrieq, filwaqt li l-angoli interni u l-kontorni irregolari huma mmaxinjati permezz ta 'qtugħ bil-ġett tal-ilma, li jisfruttaw bis-sħiħ il-vantaġġi ta' kull wieħed.
02
Mozzjoni Ħames Assi
Angolu tal-inklinazzjoni tal-assi 0-60 grad, angolu ta 'rotazzjoni tal-assi C 0-360 grad, li jippermetti l-magni ta' angoli kumplessi f'operazzjoni waħda ta 'ikklampjar mingħajr ma jinqaleb il-materjal tal-folja.
03
Żona ta' Ħidma Kbira
Il-mejda tax-xogħol ta '4200 × 2200mm tista' takkomoda bis-sħiħ materjal tal-folja standard Ewropew, li tippermetti tagħbija ta 'format kbir mingħajr qtugħ.
04
Fluss tax-Xogħol Diġitali
Fajls DXF jistgħu jiġu importati direttament; is-sistema ESA Pegasus awtomatikament tiġġenera mogħdijiet ta 'tbejtu u qtugħ, tnaqqas l-ipprogrammar manwali u qatgħat ta' prova.
05
Magni tal-Qtugħ tal-Granit CNC għall-Kumpaniji tal-Ipproċessar tal-Ġebla
Jekk qed tippjana linja ta 'produzzjoni ġdida għall-ipproċessar tal-ġebel u tixtieq tintegra t-tqattigħ tal-pont u l-qtugħ tal-ilma fuq l-istess pjattaforma CNC, jekk jogħġbok ipprovdi lill-BCTC l-informazzjoni li ġejja:
Tip ta 'ġebel
Dimensjonijiet taċ-ċangatura
Tpinġija DXF
Ipproċessar fil-mira
Produzzjoni ta 'kull xahar
BCTC se joħloq soluzzjoni ta 'pproċessar apposta għall-BHKNC 650J tiegħek ibbażata fuq il-bżonnijiet tiegħek!
